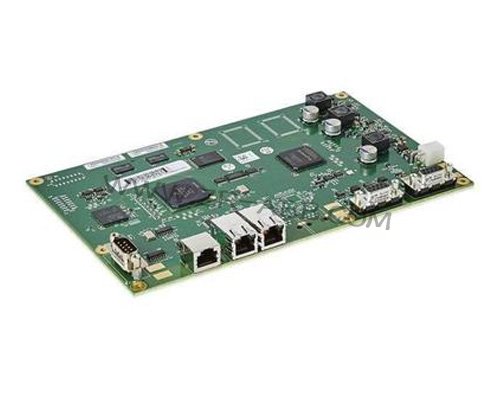

作為ABB機器人軸控系統的“神經中樞”，DSQC668軸計算機板承擔著關節運動指令解碼、位置反饋信號處理及伺服驅動協同控制等核心任務，在IRB 6700等中重載機型中應用廣泛，其工作穩定性直接決定機器人的運動精度與多軸協同性能。該板卡故障具有典型的軸控關聯特征，初期常表現為開機觸發軸控制故障碼、關節點動時卡頓或軌跡偏移，嚴重時會直接切斷軸動力輸出以保護設備。若未及時精準修復，不僅會導致焊接、裝配等工序出現尺寸超差，造成工件批量報廢，還可能引發伺服驅動器過載損壞，掌握DSQC668板卡的故障定位方法與規范維修流程，是快速恢復ABB機器人正常運行的關鍵所在。



剖析DSQC668軸計算機板故障需緊扣其信號處理與控制鏈路特性，不同故障表現背后隱藏著差異化成因。核心運算單元異常是引發故障的首要因素，板卡主控制芯片負責處理所有軸運動指令，長期在控制柜高溫環境下運行，易出現引腳脫焊或內核性能衰減，導致指令解析延遲或錯誤；位置反饋芯片接收編碼器信號時，若遭遇車間強電磁干擾或自身老化，會造成位置數據失真，直接引發關節運動偏移。接口鏈路故障同樣高發，板卡與伺服驅動器、編碼器的連接針座因頻繁插拔維護，易出現針腳氧化銹蝕或物理彎曲，導致信號傳輸中斷；接口濾波電容長期使用后容量衰減，會使輸入信號夾雜大量紋波，影響信號識別精度。此外，供電回路不穩定會導致板卡整體失效，電源芯片老化造成輸出電壓波動，或限流電阻燒毀致使核心元件斷電，均會觸發軸控制保護機制。



作業前的安全與準備工作需兼顧精密電路防護與操作規范性。首先通過ABB示教器將機器人各軸歸位至機械原點，執行軸鎖定程序，隨后切斷總電源及板卡所在模塊的獨立供電開關，靜置10分鐘以上確保板卡電容完全放電，避免觸電或元件擊穿。操作時必須佩戴防靜電手環并鋪設防靜電工作臺，拆卸板卡前需對各接口線纜進行編號標記，并用相機拍攝接線布局，防止復位時接錯。工具與物料需提前備齊，包括恒溫?zé)犸L(fēng)槍、精密電烙鐵、數字萬用表、示波器、邏輯分析儀等檢測工具，以及同型號核心芯片、濾波電容、針座等備件和助焊劑、酒精棉等耗材。同時需調取DSQC668板卡技術手冊，明確核心元件型號、供電參數、接口定義及電路原理圖，制定詳細的檢測與ABB機器人維修記錄表。



故障排查需遵循“由外及內、先電源后核心”的科學邏輯。先開展外部接口檢測，用高倍放大鏡檢查板卡與編碼器、驅動器的連接針座，ABB機器人維修重點觀察針腳是否存在氧化發黑、彎曲變形或斷裂情況，發現氧化痕跡用酒精棉片擦拭清潔，輕微彎曲的針腳用專用鑷子小心矯正。隨后用萬用表測量接口供電引腳電壓，與手冊標準值比對，判斷外部供電是否正常。外部檢測無異常則深入板卡內部排查，先用示波器觀測電源芯片輸出電壓波形，若出現明顯紋波或電壓低于標準值，需重點檢查濾波電容容量及限流電阻通斷狀態；接著測量核心控制芯片供電引腳電壓，確認供電鏈路通暢。最后用邏輯分析儀采集編碼器信號輸入節點波形，與標準波形對比，判斷位置反饋芯片是否存在信號處理故障。

針對不同故障根源需采取精準的維修策略，核心是把控操作精度與工藝規范。核心芯片故障維修的關鍵是溫度控制，主控制芯片虛焊時，將熱風槍調至適配溫度，對芯片引腳進行均勻加熱，同時用絕緣鑷子輕觸芯片，待焊錫融化后輕推芯片確保引腳與焊盤緊密貼合；若芯片內核損壞，需更換同型號芯片，焊接前在焊盤均勻涂抹助焊劑，采用拖焊法焊接并避免橋接。接口電路維修中，針座氧化嚴重時用細砂紙輕磨針腳后涂抹導電膏；針腳斷裂則更換全新針座，焊接時需精準對齊板卡線路焊點。供電電路維修時，電源芯片性能衰減需直接更換，同時檢測周邊濾波電容，對容量不足的電容及時更換；限流電阻燒毀需核對阻值后更換同規格電阻，確保供電電流穩定。



信號處理電路維修需重點保障精度，位置反饋芯片更換后，需通過ABB專用校準軟件調整信號增益，確保位置數據采集誤差控制在允許范圍；接口濾波電容需更換為同容量、同耐壓值的高頻電容，提升信號濾波效果。對于線路微斷等隱性故障，需用萬用表逐點測量線路通斷性，發現斷裂處采用飛線修復并包裹絕緣膠帶絕緣。ABB機器人維修需做好細節防護，芯片焊接時在周邊元件粘貼耐高溫隔熱貼，避免高溫?fù)p壞相鄰元件；更換元件后用酒精棉片清理板卡表面殘留助焊劑，防止腐蝕性物質損害電路板。



ABB機器人維修時板卡拆卸需使用專用拔插工具，沿垂直方向平穩插拔，避免直接掰扯導致線路斷裂；焊接完成后必須用放大鏡檢查焊盤，確保無虛焊、連焊等問題。修復后的板卡需進行防氧化處理，在針座與芯片引腳處噴涂專用絕緣防銹劑。復位接線時需對照前期拍攝的布局圖，逐一對接接口線纜，確保引腳對應無誤，并用扭矩扳手按標準力矩?cái)Q緊接口固定螺絲，防止松動導致接觸不良。



修復后的驗證需分階段開展，確保板卡性能完全恢復。靜態通電測試為首要環節，將板卡安裝至專用測試工裝，接入模擬供電與信號源，用示波器測量各輸出引腳信號波形，確保與標準波形一致；同時通過ABB控制柜診斷界面讀取板卡自檢數據，確認無硬件故障警報。靜態測試合格后進行聯機調試，將板卡安裝回控制柜，執行軸點動操作，觀察各關節運動是否平穩順暢，并用激光干涉儀測量運動定位精度。最后進行負載測試，加載50%額定負載運行典型作業程序，持續監測板卡溫度與各軸運動參數，記錄位置誤差數據，確保誤差值符合工藝要求。
