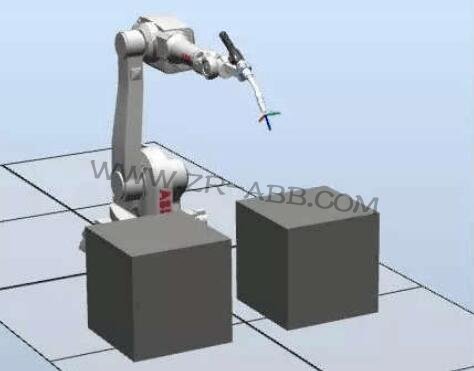

1）有如下雙工位生產
2）工藝過程如下：
人工完成1#工位上料后按按鈕di_1（按鈕不帶保持，即人手松開信號為0）機器人焊接1#工位。
此過程中人工對2#工位上下料，完成后按di_2完成預約（即不需要等機器人完成1#工作）。
機器人完成1#工作后，由于收到過di_2預約信號，機器人自動去完成2#工位
3）我們通過中斷來實現。
4）中斷的意義為，機器人后臺在不斷掃描（類似PLC），和機器人前臺運動不沖突。后臺實時掃描到信號就會去執行設定的中斷程序，中斷程序里沒有運動指令，前臺機器人不停，不影響運動

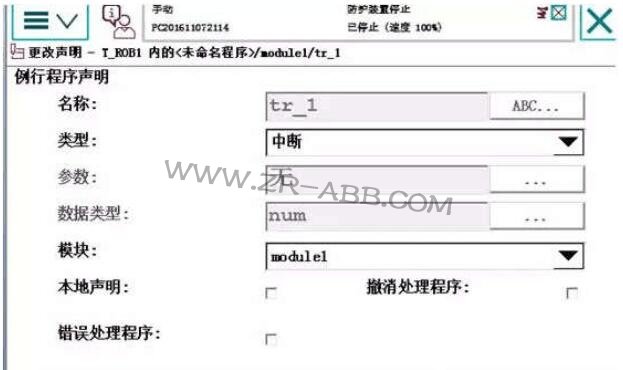

5）新建一個例行程序，取名tr_1，注意：類型選中斷（trap）

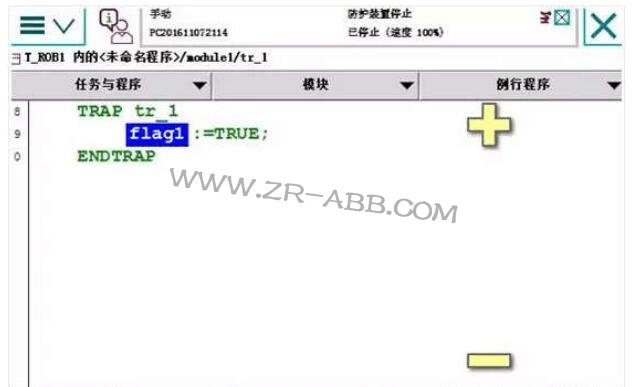

6）進入中斷程序，插入指令如下，即當機器人執行中斷程序時，給bool 量置true

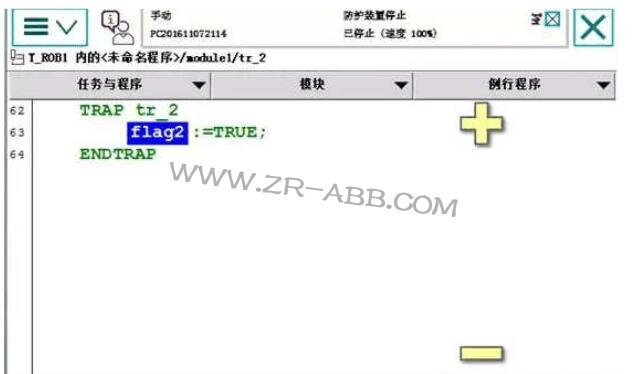

同理設置第二個中斷程序

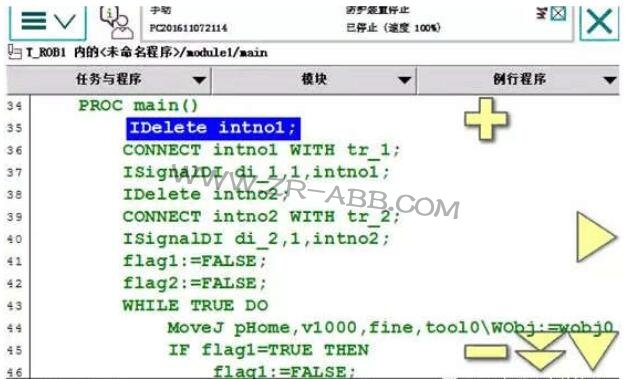

7）進入主程序，設置中斷及對應的io信號
37行的意思是，任何時候di-1信號0變1，就會觸發執行tr_1中斷程序，即置flag1為true
35-40行程序只要運行過一遍即可，類似于設置開關，不需要反復運行

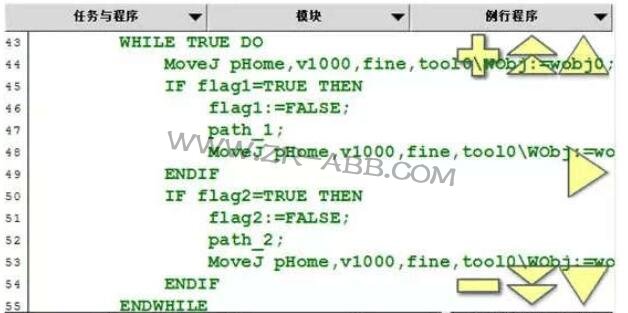

8）主要程序如下。即如果沒有人給di信號，機器人就在home位等待。
